Bàn giao thành công kết cấu thép silo và lối đi bằng thép Boral

I. Tổng quan dự án

Dự án này là chế tạo bệ thép và kết cấu thép lối đi cho silo Boral. Khách hàng là Công ty TNHH Bê tông Boral của Australia. Dự án tọa lạc tại Sydney, Úc và phương thức giao hàng là Ex-Work (EXW). Trong giai đoạn thiết kế, nhà thầu sẽ chỉnh sửa thiết kế dựa trên mô hình Tekla do khách hàng cung cấp. Sản phẩm bàn giao bao gồm các thành phần kết cấu thép hoàn chỉnh như bệ thép, lối đi, bậc thang, lưới thép và lan can của silo. Thời gian gia công là 30 ngày.

II. Phạm vi dự án và tiêu chuẩn kỹ thuật

1. Phạm vi công việc: Thiết kế chi tiết bản vẽ, thu mua nguyên liệu thô, chế tạo linh kiện, lớp phủ chống ăn mòn, đóng gói và điều phối giao hàng/vận chuyển.

2. Độ chính xác chế tạo: Kích thước và độ lệch âm của dầm, cột hàn lắp ráp phải đảm bảo tiêu chuẩn quốc gia; chất lượng mối hàn phải đạt tiêu chuẩn; độ chính xác lắp ráp của sàn, lưới, lan can, cầu thang phải đáp ứng yêu cầu của bản vẽ và lắp đặt tại chỗ.

3. Lớp phủ chống ăn mòn: hệ thống sơn thương hiệu Jotun; Ngoại trừ tấm lưới lối đi và tấm lưới cầu thang, tất cả các bộ phận khác phải tuân theo:

1. Sơn lót: Sơn epoxy hai thành phần giàu kẽm, độ dày màng khô 100μm

2. Lớp phủ ngoài: Sơn acrylic polyurethane, độ dày màng khô 60μm

3. Tổng độ dày màng sơn ≥160μm; màu sơn đạt tiêu chuẩn BS676, lan can theo mã màu Y14.4.

4. Đóng gói và giao hàng: Các thành phần được lắp ráp và đóng gói một cách hợp lý theo mối quan hệ lắp ráp của chúng. Kích thước của lan can, bậc thang và lưới sàn đều được đảm bảo chính xác. Sau khi quá trình sản xuất hoàn thành, danh sách đóng gói được lập và nhà cung cấp hợp tác với khách hàng để xếp hàng vào container và chịu trách nhiệm xếp hàng vào container.

III. Tiến độ dự án và tình trạng xử lý

Hồ sơ xử lý (Ảnh)

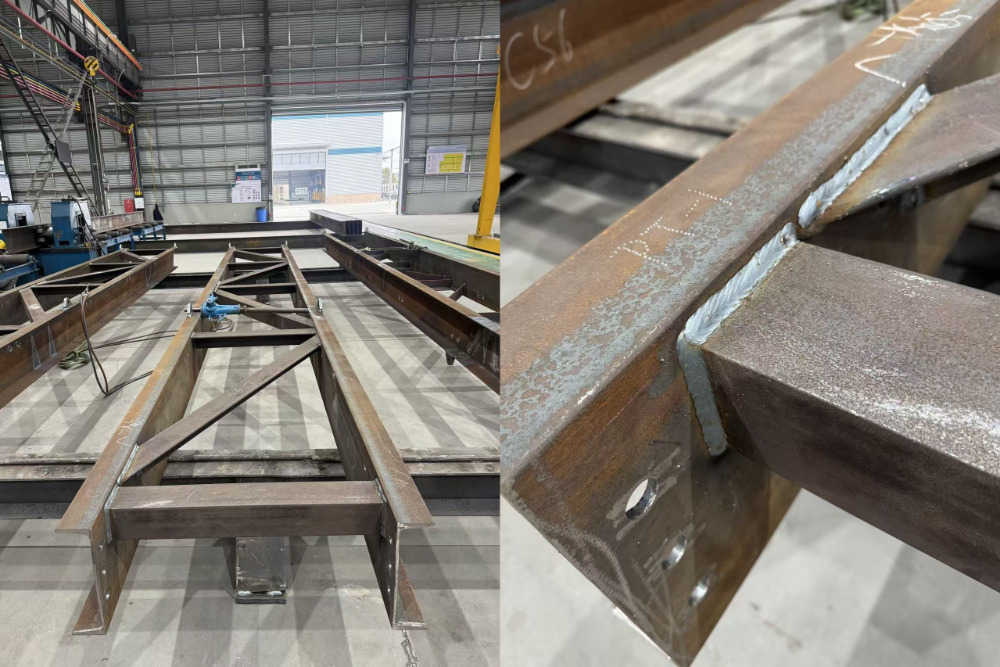

• Công đoạn hàn và tạo hình linh kiện

Các bộ phận được hàn bằng quy trình hàn xuyên thấu hoàn toàn, mang lại các mối hàn có tính thẩm mỹ, đầy đủ và đồng nhất không có các khuyết tật như độ xốp và tạp chất xỉ. Sau khi cấu trúc chính được lắp ráp và hàn, nó được căn chỉnh bằng dụng cụ và kích để đảm bảo rằng kích thước tổng thể và độ thẳng đáp ứng các tiêu chuẩn thiết kế và quốc gia, đảm bảo độ chính xác của việc lắp đặt tiếp theo.

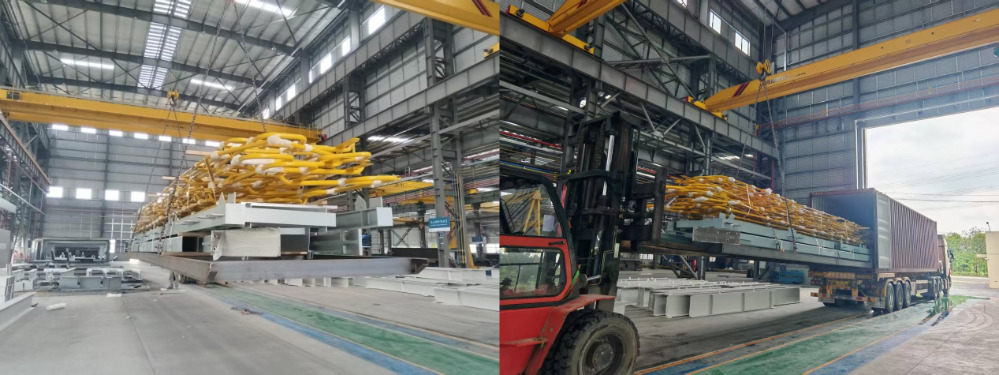

• Giai đoạn sơn và nâng cấu kiện hoàn thiện

Sau khi các chi tiết được phủ sơn chống ăn mòn sẽ có màu sắc đồng đều và độ dày màng sơn đạt tiêu chuẩn. Thiết bị nâng chuyên dụng được sử dụng để nâng tổng thể. Các bộ phận dễ bị tổn thương như lan can màu vàng được bảo vệ và bọc đúng cách để tránh hư hỏng trong quá trình nâng, đảm bảo tính nguyên vẹn của thành phẩm.
